Melyik vízálló szellőződugó védi berendezését?

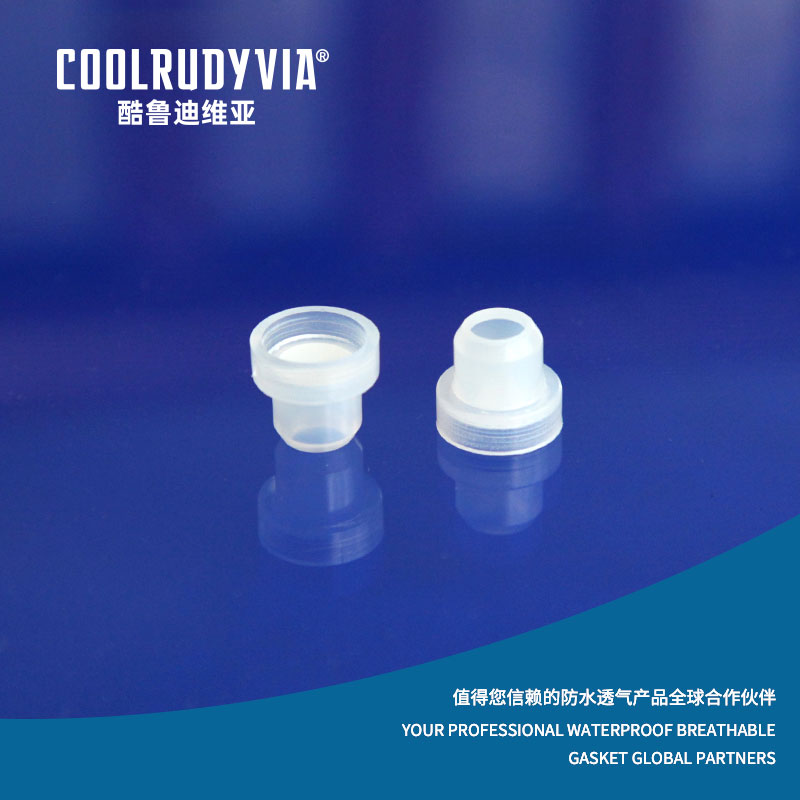

Vízálló szellőző dugó A technológia lehetővé teszi a nyomáskiegyenlítést és a nedvességkezelést a zárt házakban, miközben megőrzi a behatolás elleni védelmet. Ez a műszaki vizsgálat kiterjed az IP minősítési rendszerekre, a membrántervezésre és a beszerzési előírásokra, amelyek elengedhetetlenek a B2B vásárlók számára az autóiparban, a világítástechnikában és az ipari szektorban.

A vízálló szellőztetés alapjai

IP minősítési szabványok és behatolás elleni védelem

A nemzetközi védelmi (IP) kódok osztályozzák a mechanikus és elektromos burkolatokat a szilárd anyagok és folyadékok behatolása ellen. A második számjegy kifejezetten a folyadék behatolás elleni védelmére vonatkozik, 0-tól (nincs védelem) 9K-ig (nagynyomású gőztisztítás).

IP-besorolási specifikációk:

Értékelés	Védelmi szint	Tesztkörülmények	Tipikus alkalmazások
IP54	Korlátozott por, fröccsenő víz	10L/perc, 5 perc időtartam	Beltéri elektromos panelek
IP65	Porálló, vízsugár	12,5L/perc, 3m távolság	Kültéri világítási burkolatok
IP66	Porálló, erős vízsugarak	100L/perc, 3m távolság	Tengerészeti felszerelés, erős mosás
IP67	Pormentes, ideiglenes bemerítés	1 m mélység, 30 perc	Merülő elektronika
IP68	Pormentes, folyamatos merítés	A gyártó megadott	Víz alatti érzékelők, búvárfelszerelés
IP69K	Porálló, nagynyomású gőz	80°C, 8-10 MPa nyomás	Élelmiszerfeldolgozás, járműtisztítás

Légáteresztő membrán tudomány

A hatékony vízálló szellőztetés mikropórusos szerkezetű expandált politetrafluoretilén (ePTFE) membránokon alapul (0,1-10 μm pórusméret). A felületi feszültség megakadályozza a folyadék víz behatolását (az érintkezési szög >140°), míg a vízgőz a Knudsen diffúzión és a Fickian transzporton keresztül az összekapcsolt pórusokon keresztül diffundál.

IP67 vízálló szellőződugó kültéri világításhoz

IP67 vízálló szellőződugó kültéri világításhoz Az alkalmazások a zárt lámpatestek hőciklusának kritikus kihívásával foglalkoznak. A LED hatékonysága működés közben hőt termel; a hűtés negatív nyomást hoz létre, amely nedvességet szív át a tömítéseken.

Por- és bemerülésállósági követelmények

A kültéri világítótestek környezeti hatásoknak vannak kitéve, beleértve az esőt, havat és a nagynyomású tisztítást. Az IP67-es besorolás biztosítja a működőképességet elárasztás vagy véletlen bemerülés közbeni ideiglenes víz alá merítés után. A teljes por behatolás elleni védelem (6 fokozat) megakadályozza az optikai károsodást a reflektorokon és lencséken felhalmozódó részecskék miatt.

A Changzhou Baonong New Material Technology Co., Ltd. vízálló és légáteresztő termékeket fejleszt, amelyeket széles körben alkalmaznak az autók fényszóróiban, így biztosítva a használat és a szállítás biztonságát a légáteresztő, de vízálló tulajdonsága révén.

Hőkezelés zárt lámpatestekben

A szellőződugók konvektív hőátadást tesznek lehetővé, miközben megőrzik a tömítés integritását. A hőmodellezés a belső üreg hőmérsékletének 15-25%-os csökkenését jelzi a teljesen zárt kivitelekhez képest, ami 30-40%-kal meghosszabbítja a LED-meghajtó élettartamát.

Kültéri világítás szellőzőnyílásainak műszaki adatai:

Paraméter	Utcai világítás	Árvízi világítás	High-Bay Industrial
Szellőzőnyílás átmérője (mm)	10-12	12-16	16-20
Légáramlási sebesség (l/perc)	0,5-1,0	1,0-2,0	2,0-4,0
Üzemi hőmérséklet (°C)	-40-85	-40-től 100-ig	-40 és 120 között
Membránfelület (mm²)	20-30	40-60	80-120
Védelmi besorolás	IP67	IP66/IP67	IP66/IP68

M12 vízálló, lélegző szellőződugó

M12 vízálló, lélegző szellőződugó A konfigurációk az európai autóipari és ipari berendezésekben megszokott metrikus menetszabványokat (M12×1,5) használják. A menet geometriája biztosítja a mechanikai tartást, míg az O-gyűrű összenyomása biztosítja az elsődleges tömítést.

Menetszabványok és tömítési geometria

Az M12 × 1,5 menetek 1,5 mm-es osztásközt biztosítanak 60°-os oldalszöggel. A 8-10 mm-es kapcsolódási hossz biztosítja a megfelelő menetnyírószilárdságot (minimum 50N szakítószilárdság). Az O-gyűrű anyagai a következők:

• FKM (Viton): -20°C és 200°C között, kiváló vegyszerállóság
• EPDM: -40°C és 120°C között, kiváló víz- és gőzállóság
• Szilikon (VMQ): -60°C és 200°C között, alacsony kompressziós beállítás
• NBR: -30°C és 100°C között, költséghatékony általános célú

Autóipari és ipari alkalmazások

Az M12-es szellőzőnyílások uralják az autóipari ECU-házakat, a sebességváltó-vezérlőmodulokat és az elektromos járművek akkumulátorcsomagjait. Az ipari automatizálási alkalmazások közé tartoznak a szervomotorházak és a lemosható környezetnek kitett PLC-házak.

Vízálló légtelenítő dugó elektromos házhoz

Vízálló légtelenítő dugó elektromos házhoz A rendszerek nyomáskiegyenlítéssel akadályozzák meg a páralecsapódás okozta meghibásodásokat. A háztömítés megfogja a nedvességgel terhelt levegőt; a hőmérséklet csökkenése páralecsapódást okoz a kritikus alkatrészeken.

Nyomáskiegyenlítés és kondenzáció megelőzése

A napi 20°C-os hőmérséklet-ingadozások 7-10 kPa nyomáskülönbséget okoznak a lezárt 100 literes házakban. A légtelenítő dugók másodperceken belül kiegyenlítik a nyomást, miközben megakadályozzák a folyékony víz bejutását. A páralecsapódás kockázatának csökkentése korrelál a levegő cserearánnyal:

Háztérfogat (L)	Javasolt szellőző áramlás (l/perc)	Nyomáskiegyenlítési idő	Kondenzáció kockázatának csökkentése
10-25	0,2-0,5	< 30 másodperc	85-90%
25-100	0,5-1,5	< 60 másodperc	80-85%
100-500	1,5-5,0	< 120 másodperc	75-80%
500-2000	5,0-15,0	< 300 másodperc	70-75%

A ház integritásának szabványai

A NEMA 4X és az UL 50E Type 4X minősítések korrózióállóságot és IP66-os vízzáróságot igényelnek. A szellőződugó-integrációnak fenn kell tartania ezeket az értékeket a tömítés összenyomásával és a menettömítéssel.

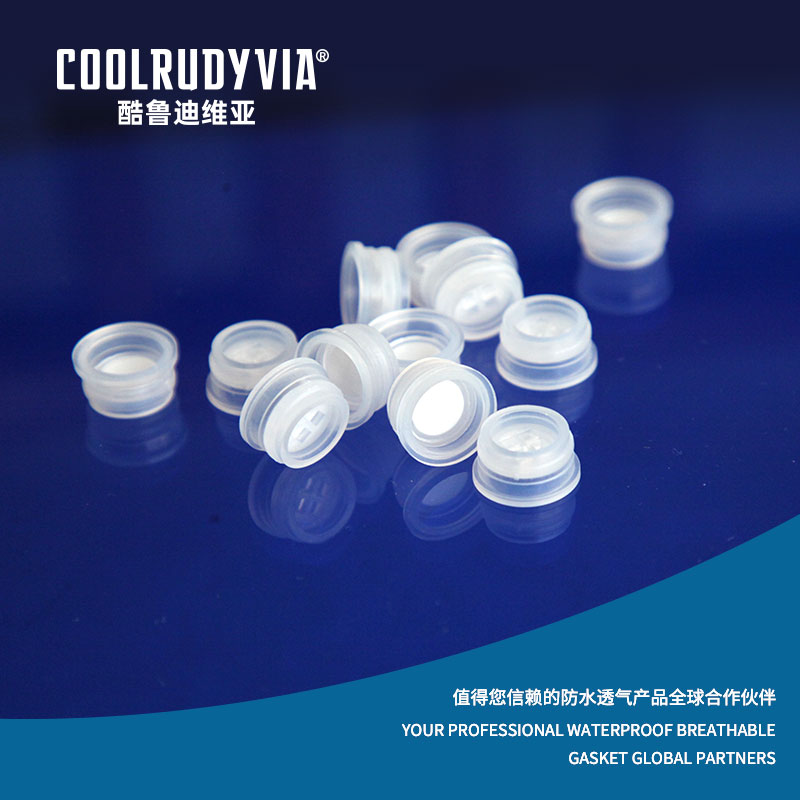

Vízálló műanyag szellőződugó membránnal

Vízálló műanyag szellőződugó membránnal Az építkezés egyensúlyban tartja a költséghatékonyságot a teljesítménykövetelményekkel. A ház anyagok és a membrán specifikációi meghatározzák a kémiai kompatibilitást és az élettartamot.

ePTFE membrán tervezés

A membrángyártás magában foglalja a PTFE mechanikus nyújtását, hogy mikroporózus struktúrákat hozzanak létre (csomópont-fibrill morfológia). A legfontosabb paraméterek a következők:

• Porozitás: 70-85% üregfrakció a nagy gázáteresztőképesség érdekében
• Vastagság: 20-100 μm kiegyensúlyozó szilárdság és áteresztőképesség
• Buborékpont: >100 kPa (minimális nyomás a folyadék pórusokon való átpréseléséhez)
• Víz belépési nyomás: >50 kPa az IP67 besorolással
• Levegőáteresztő képesség: 5-50 L/perc/cm² 7 kPa differenciál mellett

A membrán teljesítményének összehasonlítása:

Membrán típus	Víz belépési nyomás (kPa)	Légáramlás (l/perc/cm²)	Vegyi ellenállás	Üzemi hőmérséklet (°C)
ePTFE szabvány	50-100	20-30	Kiváló	-200 és 260 között
ePTFE Oleofób	30-70	15-25	Jó (olajálló)	-200 és 260 között
PU bevonattal	30-50	10-20	Mérsékelt	-40-80 között
PVDF	40-80	15-25	Kiváló	-40 és 150 között

Anyagkompatibilitás és vegyszerállóság

A ház anyagoknak ellenállniuk kell a környezeti hatásoknak:

• PA66 (Nylon 66): Jó mechanikai szilárdság, gépjármű folyadékokkal szembeni ellenállás
• PBT (polibutilén-tereftalát): Kiváló méretstabilitás, elektromos tulajdonságok
• PP (polipropilén): Költséghatékony, vegyszerálló, kisebb szilárdságú
• PEEK: Magas hőmérséklet, agresszív vegyi környezet

A Changzhou Baonong New Material Technology Co., Ltd. egy több mint 6000 négyzetméteres ipari szabványműhely tulajdonosa, és több mint 90 független, szellemi tulajdonhoz tartozó automatizált berendezéssel van felszerelve, amelyek nagy sebességűek, pontosak, stabilak és megbízhatóak.

Vízálló csavaros légtelenítő dugó gyártó

Kiválasztása a vízálló csavar a légtelenítő dugó gyártójában megköveteli a minőségi rendszerek, a tesztelési képességek és a gyártási konzisztencia ellenőrzését. A menet pontossága és a membrán integritása közvetlenül befolyásolja a terepi teljesítményt.

Minőségellenőrzési és kettős ellenőrzési rendszerek

Az átfogó minőségirányítás a következőket foglalja magában:

• Beérkező anyagok ellenőrzése: Gyanta MFI vizsgálat, membránbuborékpont ellenőrzés
• Folyamat közbeni figyelés: Menetemelkedés átmérője (±0,05 mm), nyomatékellenőrzés
• Végső tesztelés: 100%-os szivárgásvizsgálat (nyomáscsökkentő módszer), szemrevételezés
• Statisztikai folyamatvezérlés: Cpk >1,33 kritikus méreteknél

Nyolc év fejlesztés után a Changzhou Baonong New Material Technology Co., Ltd. azon kevés szabványos, modern és kiváló minőségű integrált gyártók egyikévé vált, amelyek vízálló és légáteresztő membránsorozatú termékekre szakosodtak. Minden termék kettős ellenőrzési mechanizmuson esik át, az automatikus berendezések tesztelésén és a kézi ellenőrzésen, biztosítva a stabil, megbízható és biztonságos minőséget.

Iparági alkalmazástechnika

Gépjármű fényszóró védelem

A modern LED-es fényszórók jelentős hőt termelnek zárt házakban. A szellőződugók megakadályozzák a páralecsapódást a termikus ciklus során, miközben elzárják a port és a nagynyomású mosóvizet. Az autóipari specifikációk megkövetelik:

• Hőmérséklet-ciklus: -40°C és 120°C között, 500 ciklus
• Nagynyomású mosás: 80°C, 80-100 bar, 10-15 cm távolság
• Vegyszerállóság: üzemanyagok, olajok, tisztítószerek, útsók
• Rezgésállóság: 10-2000 Hz, 5g RMS az ISO 16750-3 szerint

Ital- és növényvédőszer-csomagolások légtelenítése

Az agrokémiai tartályok légtelenítést igényelnek, hogy megakadályozzák a nyomásnövekedést a magasságváltozások vagy a hőmérséklet-ingadozások során, miközben megakadályozzák a folyadék szivárgását, ha megfordítják. Vízálló szellőző dugó a technológia lehetővé teszi:

• Nyomáskiegyenlítés légi szállítás közben (0-12 000 m magasságban)
• A tartály deformálódásának és a címke sérülésének megelőzése
• A folyékony peszticid szivárgásának elzárása (felületi feszültség >50 mN/m)
• Kompatibilitás agresszív kémiai készítményekkel

Ezeket a termékeket széles körben alkalmazzák italos palackok csomagolásában, növényvédőszer-csomagolásban stb., biztosítva a használat és a szállítás biztonságát a légáteresztő, de vízálló tulajdonságával.

Beszerzési és testreszabási szolgáltatások

OEM specifikációk és gyors szállítás

Az egyedi szellőződugó fejlesztése konkrét alkalmazási követelményeket is kielégít. A testreszabási lehetőségek a következők:

Testreszabási típus	Fejlesztési idő	MOQ (egység)	Szerszámberuházás
Színváltozat (standard forma)	1-2 hét	5000	Egyik sem
Logó/Nyomtatás	2-3 hét	10 000	Minimális (nyomtatási beállítás)
Menetméret módosítása	4-6 hét	20 000	Mérsékelt (threading tools)
Egyedi membrántulajdonságok	6-8 hét	50 000	Magas (membrán fejlettség)
Teljes egyéni tervezés	10-12 hét	100 000	Teljes formagyártás

A cég különféle professzionális termékeket tud ügyfelei rendelkezésére bocsátani gyorsan, stabilan, hatékonyan és minőségileg, ezzel is segítve a vásárlók bizalmának elnyerését.

Gyakran Ismételt Kérdések

Hogyan válasszam ki a megfelelő IP-besorolást az adott környezetemhez?

Az IP-besorolás kiválasztása egyensúlyba hozza a védelmi követelményeket a költségek és a teljesítmény kompromisszumaival. IP67 vízálló szellőződugó kültéri világításhoz Az alkalmazások alkalmasak átmeneti árvízveszélyes vagy nagynyomású tisztítási környezetre. Az IP66 elegendő az esőnek való kitettséghez merülés nélkül. Az IP68 meghatározott mélységbesorolással a folyamatos víz alatti alkalmazásokhoz szól. A tipikus körülmények helyett inkább a legrosszabb forgatókönyvet vegye figyelembe; karbantartási eljárások (nagynyomású mosás) gyakran meghaladják a környezeti expozíciót. Az autók aluljáról az IP6K9K (gőztisztítási ellenállás) további biztonságot nyújt. Győződjön meg arról, hogy a teljes szerelvény, nem csak a szellőző alkatrésze, megtartja a névleges védelmet a telepítéskor.

Mi a vízálló szellőződugó membránok jellemző élettartama, és mikor kell cserélni?

Az ePTFE membránok elméleti élettartama meghaladja a 20 évet jóindulatú környezetben. A tényleges élettartam a vegyi expozíciótól, a hőmérséklet-ciklus gyakoriságától és a mechanikai igénybevételtől függ. Az agresszív kémiai környezet (erős savak, bázisok vagy oxidálószerek) 2-5 éven belül lebonthatja a membránokat. A stabilizálás nélküli UV expozíció a PTFE láncszakadását okozza. A cserejelzők a következők: látható membránkárosodás (szakadások, defektek), víz behatolása a tesztelés során, csökkent légáramlás (a nyomáskiegyenlítés lassulása >50%) vagy a ház fizikai deformációja. Vízálló csavar a légtelenítő dugó gyártójában a specifikációknak tartalmazniuk kell a gyorsított öregedési vizsgálati adatokat (85°C/85% relatív páratartalom, 1000 óra), amelyek 10%-nál kisebb teljesítményromlást mutatnak. Megelőző csereütemezések létrehozása az alkalmazás kritikussága alapján – 5 év autóipar, 3 év vegyi expozíció esetén.

Mekkora minimális rendelési mennyiség vonatkozik az egyedi tervezésű vízálló szellőződugókra?

A szabványos katalógustermékek általában 1000-5000 egység MOQ-t igényelnek. Vízálló műanyag szellőződugó membránnal a színes vagy logónyomtatással történő testreszabás 10 000-20 000 egységre növeli a MOQ-t a beállítási költségek miatt. A menetgeometria módosításai (nem szabványos menetemelkedés vagy átmérő) dedikált szerszámot igényelnek 20 000-50 000 egységnyi MOQ-val az öntőforma költségeinek amortizálásához (15 000-40 000 USD). Egyedi membránfejlesztés (specifikus pórusméret, oleofób kezelés) a legmagasabb befektetést jelenti 50 000-100 000 egység minimumával és 50 000 USD fejlesztési költséggel. A Changzhou Baonong New Material Technology Co., Ltd. rugalmas méretezést kínál a prototípustól (100-500 egység) a teljes gyártásig, 10 000, 50 000 és 100 000 éves mennyiségben. A szerszámok tulajdonjoga 500 000 darabos gyártás után átszáll az ügyfélre.

Hogyan viszonyulnak az M12 vízálló, légáteresztő szellőződugók a ragasztóra szerelt alternatívákhoz?

M12 vízálló, lélegző szellőződugó A konfigurációk kiváló mechanikai tartást és szervizelhetőséget biztosítanak a ragasztós tartókhoz képest. A menetes beépítés 50-100 N rögzítési erőt ér el, szemben a 20-40 N nyomásérzékeny ragasztós (PSA) rögzítőkkel. Az M12 szellőzőnyílások lazulás nélkül tűrik a vibrációt és a hőciklust; a ragasztó kötések 85°C felett lebomlanak, vagy a lágyítószer kivándorlása miatt a burkolat anyagaiból. Az öntapadó szellőzőnyílások azonban lehetővé teszik a vékonyfalú vagy íves felületekre történő felszerelést, amelyek nem alkalmasak menetes furatok készítésére. Az M12-hez 10-12 mm falvastagság és mindkét oldali hozzáférés szükséges a telepítéshez. A költség-összehasonlítás előnyben részesíti a ragasztót a nagy mennyiségű, alacsony szolgáltatási igényű alkalmazásokhoz; Az M12 dominál az autóiparban és az iparban, ahol a megbízhatóság kritikus fontosságú. A hibrid megoldások (menetes alap ragasztóval) rugalmasságot biztosítanak a tervezésben.

Milyen vizsgálatok igazolják a vízálló légtelenítő dugó teljesítményét elektromos házakhoz?

Az átfogó validálás magában foglalja a környezeti szimulációt és a hosszú távú megbízhatósági tesztelést. Az IP besorolás ellenőrzéséhez hiteles laboratóriumi vizsgálatok szükségesek: por (talkumpor, 2 kg/m³ koncentráció, 2 óra) és víz (merítés névleges mélységig, minimum 30 perc). Vízálló légtelenítő dugó elektromos házhoz az alkalmazások emellett hősokk ciklust igényelnek (-40 °C és 85 °C között, 100 ciklus) a membrán rögzítésének integritásának ellenőrzéséhez. A nyomásciklus (±5 kPa differenciál, 10 000 ciklus) szimulálja a napi hőmérséklet-ingadozásokat. A kémiai kompatibilitási vizsgálat során a mintákat reprezentatív folyadékok (olajok, oldószerek, tisztítószerek) hatásának teszik ki 168 órán keresztül 50°C-on, majd ezt követően szivárgásvizsgálatot végeznek. A sóspray-teszt (ASTM B117, 96-240 óra) hitelesíti a korrózióállóságot tengeri alkalmazásokhoz. Kérjen teljes vizsgálati jelentéseket, beleértve a statisztikai adatokat (átlag, szórás, minimális értékek), a megfelelés/nem teljesített összegzések helyett.

Hivatkozások

• Nemzetközi Elektrotechnikai Bizottság. (2017). IEC 60529: A burkolatok által biztosított védelmi fokozatok (IP-kód) . Genf: IEC.
• Underwriters Laboratories. (2020). UL 50E házak elektromos berendezésekhez, környezetvédelmi szempontok . Northbrook, IL: UL.
• Nemzetközi Szabványügyi Szervezet. (2018). ISO 20653: Közúti járművek – Védettségi fokok (IP-kód) – Elektromos berendezések védelme idegen tárgyak, víz és hozzáférés ellen . Genf: ISO.
• ASTM International. (2019). ASTM B117-19 Szabványos gyakorlat a sószóró (köd) készülék üzemeltetéséhez . West Conshohocken, PA: ASTM.
• Autómérnökök Társasága. (2012). SAE J575: Vizsgálati módszerek és berendezések 2032 mm-nél kisebb teljes szélességű járműveken használható világítóberendezésekhez . Warrendale, PA: SAE.
• Vegyi Szövet és Filmszövetség. (2015). Műszaki útmutató az ePTFE membránokhoz: Tulajdonságok és alkalmazások . CFFA.
