Hogyan védi a lélegző dugó a kritikus elektronikai készülékeket?

A miniatürizálás és a tartósság könyörtelen törekvése során a modern elektronikai és mechanikai rendszerek alapvető fizikai paradoxonnal szembesülnek: robusztus, zárt burkolatot igényelnek a víz, por és szennyeződések elleni védelem érdekében, ugyanakkor ugyanaz a tömítés megfoghatja a káros nyomáskülönbségeket és a nedvességgőzt. Ez a belső környezet, ha nem kezelik, sorozatos meghibásodásokhoz vezet – páralecsapódás képződik a PCB-ken, a tömítések meghajlanak a vákuumterhelés hatására, a tömítések sírnak a magasságváltozások során, és az akkumulátor szellőzőnyílásai meghibásodnak. A megoldás erre a mérnöki kihívásra nem a tömítés kompromisszuma, hanem a mikroszellőztetés révén történő továbbfejlesztés. A Hosszan tartó lélegző dugó egy precíziós tervezésű alkatrész, amely szelektív gátként működik, fejlett membrántudományt használva lehetővé teszi a levegő lassú áthaladását a nyomáskiegyenlítés érdekében, miközben át nem eresztő gátat képez a folyékony víz és a szilárd részecskék számára. A tervezőmérnökök, termékmenedzserek és beszerzési szakértők számára az autóiparban, a fogyasztói elektronikában, az ipari IoT-ben és az energiaszektorban ezen összetevők specifikációinak és alkalmazásának megértése döntő fontosságú a termék megbízhatósága szempontjából. Ez a cikk technikai mélyreható mélyedést nyújt a légáteresztő dugók működési elveiben, anyagtudományában és alkalmazás-specifikus megfontolásaiban, egy egyszerű vízálló lélegző membrándugó egy komplexumhoz magas hőmérsékletű légáteresztő szellőző dugó motorháztető alatti autóipari használatra tervezték. Ennek az alkatrésznek az elsajátítása biztosítja, hogy a ház könnyen lélegzik, fenntartja a belső egyensúlyt és megakadályozza a környezet behatolását a termék tervezett élettartama alatt.

1. Alapvető technológia: A szelektív permeabilitás tudománya

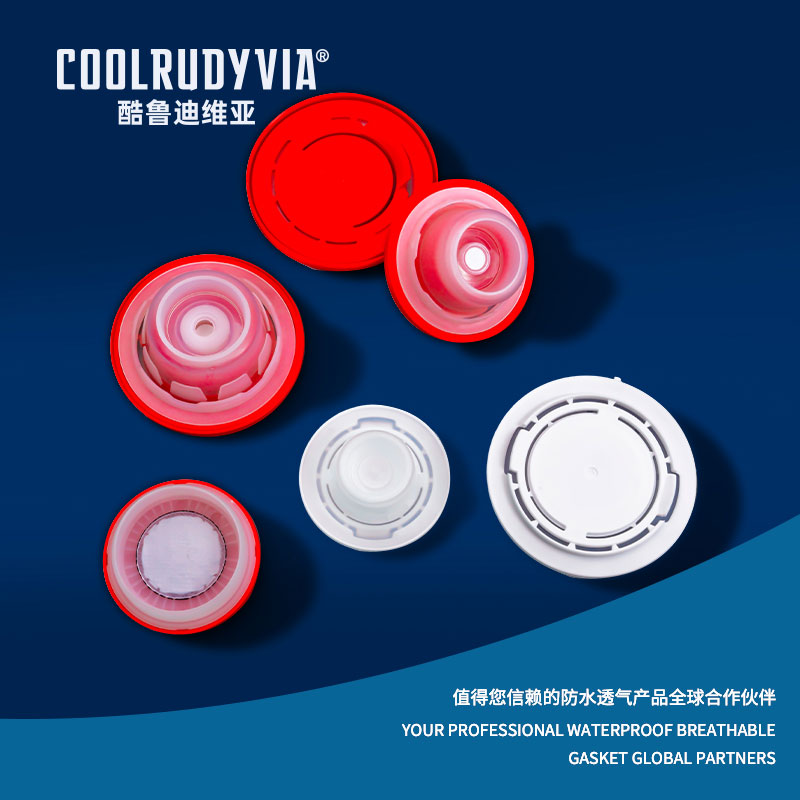

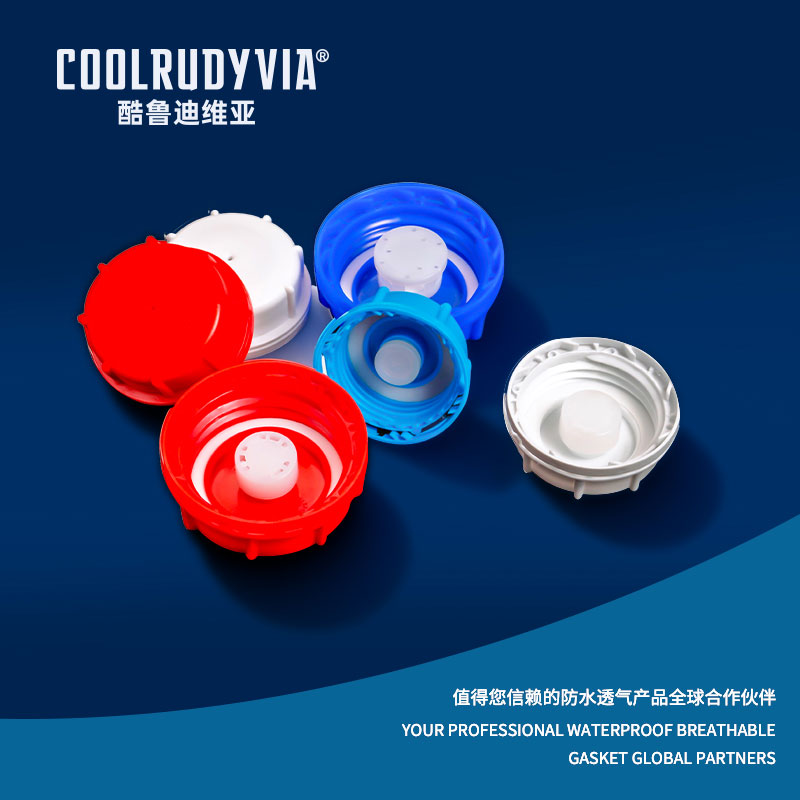

Minden megbízható légáteresztő dugó szívében egy mikroporózus membrán található, amelyet leggyakrabban expandált politetrafluor-etilénből (ePTFE) készítenek. Ennek az anyagnak az egyedülálló szerkezete egy szabályozott tágulási folyamat eredménye, amely összekapcsolt mikroszkopikus pórusokból álló mátrixot hoz létre. Ezek a pórusok nagyságrendekkel kisebbek, mint egy vízcsepp (általában 0,2-10 mikron körüliek), de nagyobbak, mint a gázmolekuláké. Ez a méretkülönbség a funkciójának alapja: a felületi feszültség megakadályozza, hogy a folyékony víz behatoljon a pórusokba, míg a levegőmolekulák diffúzió útján szabadon áthaladnak, lehetővé téve a belső és külső nyomások kiegyenlítését. Ez a passzív csere megakadályozza, hogy hűtés közben vákuum vagy melegítés közben túlnyomás alakuljon ki, olyan körülményeket, amelyek a tömítés meghibásodásához, a lencse bepárásodásához vagy a hozzáférési panelek kinyitásának nehézségéhez vezethetnek. Egy igaz Hosszan tartó lélegző dugó több, mint a membrán; ez egy teljes szerelvény, ahol a membrán tartósan össze van kötve – gyakran termikus laminálással vagy speciális ragasztókkal – egy szilikonból, hőre lágyuló poliuretánból (TPU) vagy mesterséges műanyagokból készült robusztus házba. Ez a ház biztosítja a mechanikus interfészt a telepítéshez (pattintható, menetes vagy ragasztó), és megvédi a törékeny membránt a kopástól és a mechanikai sérülésektől. A teljesítményt két kulcsfontosságú mérőszám méri: Víz belépési nyomás (WEP), az a hidrosztatikus nyomás, amelynél a víz áthatol a membránon (közvetlenül korrelál az IPX-besorolásokkal), és az Légáramlási sebesség, amelyet liter/percben mérnek egy adott nyomáskülönbség mellett, amely meghatározza a nyomáskiegyenlítés sebességét.

• Az ePTFE anyagminősége: Mikroporózus szerkezetén túl az ePTFE kémiailag inert, UV-álló, és széles hőmérsékleti tartományban (-200°C és 260°C) működik, így ideális a legigényesebb alkalmazásokhoz, ahol magas hőmérsékletű légáteresztő szellőző dugó szükséges.
• A hidrofób szerepe: Az ePTFE benne rejlő víztaszító (hidrofób) természetét a szabadalmaztatott kezelések fokozzák, biztosítva, hogy a víz felfelé és legördüljön a felületről, ahelyett, hogy nedvesítené és esetleg eltömítené a pórusokat.
• Teljesítmény ellenőrzése: A jó hírű gyártók a dugasz teljesítményét szigorú nemzetközi szabványok szerinti teszteléssel igazolják, mint például az IP-kód behatolási tesztje (IEC 60529) a légáramlás vízállósági és nyomáscsillapítási tesztjével, így biztosítva az adatlap specifikációinak megbízhatóságát.

2. Alkalmazás-specifikus megoldások: A csatlakozódugó és a kihívás összehangolása

A nyomáskiegyenlítés univerzális elve különféle valós kihívásoknak felel meg, amelyek mindegyike személyre szabott megközelítést igényel. A villamosítás és a hordozható energia területén a szilikon légáteresztő dugó az akkumulátorházhoz nem alkuképes. Az akkumulátorcellák, különösen a lítium-ion, normál működés közben csekély gázképződést és jelentős hőtágulást tapasztalnak. A lezárt ház kidudorodhat vagy elszakadhat, míg a nyitott szellőzőnyílás lehetővé teszi a korrozív elektrolit és a nedvesség bejutását. A légáteresztő dugó biztonságosan szellőzteti ezeket a gázokat és kiegyenlíti a hőciklusból származó nyomást, miközben megőrzi a tömítést az útpermettel, porral és nedvességgel szemben. A szilikon ház kiváló környezeti tömítést biztosít, valamint ellenáll az ózonnak és a hőmérsékletnek. Az autóiparban az elektronikus vezérlőegységek (ECU-k), az érzékelők és a LED-es világítás elterjedése erős védelmet igényel a mostoha környezetben. An autóipari elektromos csatlakozó légtelenítő dugó gyakran közvetlenül a csatlakozóházakba építik be. Megakadályozza a kondenzációt a csatlakozón belül, ami csapkorrózióhoz és elektromos meghibásodáshoz vezethet, ami különösen kritikus biztonsági rendszerek, például ABS vagy légzsákvezérlők esetében. A motor vagy a kipufogó közelében történő alkalmazásokhoz, mint például sebességváltó-érzékelők vagy turbófeltöltő működtetők, meg kell határozni a magas hőmérsékletű légáteresztő szellőző dugó A 150 °C feletti folyamatos expozícióra tervezett membrán és ház elengedhetetlen az anyagromlás megelőzéséhez. A fogyasztói és ipari elektronikában kulcsfontosságú a magas behatolás elleni védelem elérése nyomástartó edény létrehozása nélkül. Integrálva egy IP67 besorolású légáteresztő csatlakozó elektronikához lehetővé teszi az olyan eszközöknek, mint a kültéri biztonsági kamerák, a kézi GPS-egységek vagy a víz alatti érzékelők, hogy kiegyenlítsék a nyomást a magasságváltozások vagy a hőmérséklet-ingadozások során, miközben magabiztosan túlélik az esőt, porvihart vagy átmeneti víz alá merülést, ezáltal drámaian megnövelve a terepi megbízhatóságot és csökkentve a garanciális megtérülést.

• Akkumulátorház tervezési integráció: A dugót a burkolat legmagasabb pontján kell elhelyezni a gázok hatékony szellőztetése érdekében, és védeni kell a közvetlen vízsugártól vagy a szennyeződés fröccsenésétől belső terelőelemekkel vagy burkolt kialakítással.
• Kémiai kompatibilitási auditok: Gépjárműipari vagy ipari alkalmazások esetén ellenőrizze, hogy a dugóház anyaga (pl. speciális szilikon vagy TPU) ellenáll-e az olyan folyadékoknak, mint a motorolaj, a fékfolyadék, a hűtőfolyadék és a szokásos tisztító oldószerek.
• Méretezési és áramlási számítások: Nagy méretű vagy gyors hőciklusú házaknál több dugóra vagy nagyobb légáramlási sebességű dugóra lehet szükség. A háztérfogaton és a legnagyobb várható belső-külső nyomáskülönbségen alapuló egyszerű számítás vezérelheti a kiválasztást.

3. Kiválasztás, érvényesítés és a hosszú távú teljesítmény biztosítása

A légáteresztő dugó megadása a proaktív kockázatcsökkentés gyakorlata. A folyamat a végtermék átfogó környezeti és működési profiljának létrehozásával kezdődik. Ez a profil határozza meg a szükséges behatolásvédelmi (IP) besorolást, a várható hőmérséklet-ciklus-tartományt, a lehetséges vegyi expozíciókat, a szükséges élettartamot és a belső nyomásváltozás mértékét (például a drónok magasságváltozásából vagy a kültéri világítás hőterheléséből). Ezzel a profillal a mérnökök kritikusan értelmezhetik a gyártói adatlapokat, és nem csak a névleges értékeket, hanem a megfelelő feltételek mellett kereshetik a hitelesített teljesítményadatokat. Az az állítás, hogy a Hosszan tartó lélegző dugó gyorsított élettartam-vizsgálati adatokkal kell alátámasztani, mint például a hőmérséklet-nedvesség ciklusnak való hosszan tartó expozíció, az UV időjárás-mérő tesztek és a sópermettel szembeni ellenállás. Az egyik leggyakoribb meghibásodási mód nem a hirtelen meghibásodás, hanem a fokozatos leromlás: a pórusok eltömődése. Olajos aeroszolokkal, finom porral vagy levegőben szálló szálakkal rendelkező környezetben a szennyeződések elzárhatják a membrán mikropórusait. Míg az ePTFE oleofób (olajtaszító), a speciális oleofób kezelések további védelmi réteget biztosítanak. Az eltömődés csökkentését célzó tervezési stratégiák közé tartozik a dugó védett helyen történő elhelyezése, részecskeszűrő közeg-fedőréteg használata, vagy egy feláldozható külső membránréteggel rendelkező modell megadása. A mechanikai integritás ugyanilyen fontos; a dugónak ellenállnia kell a telepítési igénybevételeknek, a vibrációnak és az esetleges ütéseknek anélkül, hogy a membrán kiválna a házából vagy a ház megrepedne.

• Hibaelemzési adatok kérése: Egy hiteles gyártó rendelkezik adatokkal az átlagos meghibásodásig (MTTF) meghatározott stresszviszonyok között, és útmutatást tud adni az alkalmazási környezetben várható élettartamra vonatkozóan.
• Prototípus és teszt kontextusban: Soha ne véglegesítse a csatlakozó specifikációját kizárólag adatlapok alapján. Szerelje be a prototípus-dugókat tényleges vagy álházakba, és tegye őket alá a termék környezeti stressz-szűrő (ESS) rendszerének sűrített változatát.
• Fontolja meg a telepítést és a tömítést: A dugó csak annyira jó, mint a tömítés a fogadóházhoz. Győződjön meg arról, hogy a kiválasztott szerelési mód (pl. O-gyűrűs tömítés menetes dugaszokhoz, összenyomás a bepattintáshoz) kompatibilis a ház anyagával, és megbízható tömítést biztosít a szükséges IP-besorolásnak megfelelően.

GYIK

Hogyan működik egy légáteresztő dugó anélkül, hogy vizet engedne be?

Mikroporózus membránt használ, jellemzően expandált PTFE-ből (ePTFE). Ez a membrán több milliárd mikroszkopikus pórust tartalmaz, amelyek nagyobbak, mint a gázmolekulák (lehetővé teszik a levegő áthaladását a nyomáskiegyenlítés érdekében), de kisebbek, mint a folyékony vízcseppek. A víz nagy felületi feszültsége megakadályozza, hogy átnedvesedjen és behatoljon ezekbe az apró pórusokba. Ez az elv a membránon végzett hidrofób kezelésekkel kombinálva hatékony egyirányú gátat hoz létre: a levegő áramlik, a víz blokkolva van, így valódi vízálló lélegző membrándugó .

Mi a különbség az IP67 és az IP68 között a légáteresztő dugó esetében?

Az IP (Ingress Protection) besorolás a teljes ház védelmi szintjére vonatkozik, nem magára a csatlakozóra. A csatlakozó azonban kritikus elem, amely lehetővé teszi ezeket a minősítéseket. An IP67 besorolású légáteresztő csatlakozó elektronikához Úgy tervezték és tesztelték, hogy segítsen egy házat elérni a "6" (teljes por behatolás elleni védelem) és a "7" (védelem a 15 cm és 1 méter közötti, 30 percre tartó ideiglenes vízbe merítés ellen). Az IP68 folyamatos merítésre szolgál a gyártó által meghatározott feltételek mellett (gyakran 1 m-nél mélyebbre hosszabb ideig). Az IP68-at engedélyező dugó lényegesen magasabb vízbemeneti nyomás (WEP) besorolással rendelkezik.

Használható a légáteresztő dugó sterilizált vagy tisztaszobás környezetben?

Igen, de konkrét termékváltozatokat kell kiválasztani. Az olyan sterilizálási módszereknél, mint az etilén-oxid (EtO) vagy a gammasugárzás, a dugó anyagokat (membrán és ház) validálni kell, hogy ellenálljanak a folyamatnak a teljesítmény romlása vagy elvesztése nélkül. Tisztaterű vagy gyógyszerészeti alkalmazásokhoz a dugókat ellenőrzött környezetben kell gyártani, és további tanúsítványokra lehet szükség (például USP VI osztályú biokompatibilitásra vonatkozóan), hogy biztosítsák, hogy ne hozzon létre szennyeződéseket vagy füstgázokat.

Hogyan számíthatom ki a házamhoz szükséges légáramlást vagy dugók számát?

Egy alapszámítás magában foglalja az ideális gáz törvényét (PV=nRT). Meg kell határoznia a maximális nyomáskülönbséget (ΔP), amelyet a tokozásának ki kell egyenlítenie, és azt az időt (t), amely alatt ennek meg kell történnie. A szükséges térfogati légáram (Q) képlete egy derivált: Q = (V ΔP) / (t P _atm ), ahol V a kamra térfogata. Válasszon egy dugót, amelynek légáramlási sebessége (az adatlapján az Ön konkrét ΔP-jénél) eléri vagy meghaladja ezt a számított Q-t. Nagy ΔP vagy gyors kiegyenlítés esetén több dugó párhuzamosan adja hozzá a légáramlási sebességét.

Mi történik, ha egy légáteresztő dugó elszennyeződik vagy eltömődik?

Az eltömődés az elsődleges hibamód. Ha a membrán pórusait szennyeződés, olaj vagy más szennyeződés tömíti el, a légáramlási sebessége nulla közelébe esik. A dugó hatékonyan szilárd tömítéssé válik, ami pontosan azokhoz a problémákhoz vezet, amelyeket meg akart akadályozni: nyomásnövekedés, vákuumzár és lehetséges páralecsapódás. Ennek megelőzése érdekében válasszon oleofób (olajtaszító) dugót piszkos környezetekhez, tervezzen védőburkolatot vagy terelőlemezeket, amelyek megvédik a dugót a közvetlen szennyezőáramoktól, és tekintse őket szervizelhető elemnek a rendkívüli igénybevételű alkalmazások karbantartási ütemtervében.
